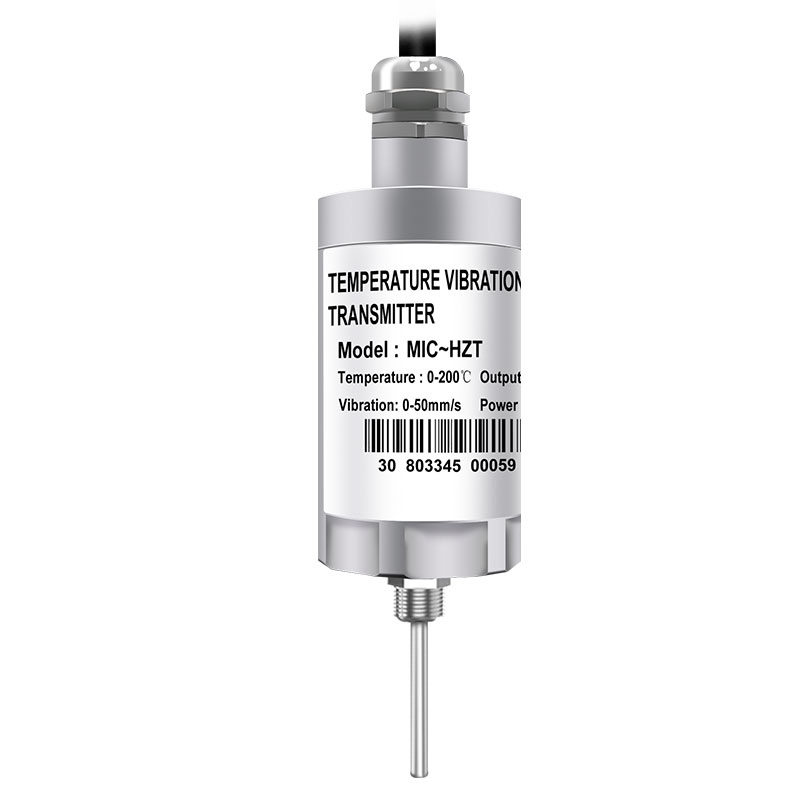

小型溫振一體化變送器

小型溫振一體化變送器

更新:2020-03-03 14:45:36      點擊:
小型溫振一體化變送器為我公司自主研發的微型變送器,主要由壓電敏感元件及測量、轉換、積分、放大、變送等主要電路組成。它在原壓電式加速度傳感器的基礎上,增加了內置精密積分電路,實現速度量的輸出,具有動態特性優良、頻響寬、使用壽命長、外觀小而精致的特點。本產品具有接線容錯保護,穩定性好,抗干擾能力強等優良特性。
提交訂單
詳情

一)概述:

小型溫振一體化變送器為我公司自主研發的微型變送器,主要由壓電敏感元件及測量、轉換、積分、放大、變送等主要電路組成。它在原壓電式加速度傳感器的基礎上,增加了內置精密積分電路,實現速度量的輸出,具有動態特性優良、頻響寬、使用壽命長、外觀小而精致的特點。本產品具有接線容錯保護,穩定性好,抗干擾能力強等優良特性。

二)主要技術參數:

測量范圍:振動速度 0-200mm/s

振動加速度 0-50g

振動位移 0-8000um

1. 輸出方式:4-20mA兩線制(詳見引線端標識),RS485通訊

2. 響應頻率:2Hz-2000HZ(加速度量)

5Hz-2000HZ(速度量)

10Hz-2000HZ(振動位移量)

3. 速度方向:從底部到傳感器(正向)

4. 環境溫度:-40℃~+85℃

5. 精確度±5%

6. 供電電壓:+24VDC

7. 可承受最大沖擊力:2000g

8. 壓電材料:PZT-5

9. 防護等級:Ip67

10. 量: 約110g

11. 外殼材料:航空鋁 不銹鋼

12. 防爆等級:EX ia IIB T5 Ga

三)溫度曲線參數


四)頻響曲線參數



五)外形圖


六)原理及接線圖






備注:本產品內部已經做了防倒插功能,所以引線沒有正負之分,單軸:+24V隨意接一根線,4-20mA接另外一根線即可。

七)選型表

MIC-HZD壓電式一體化振動變送器選型

MIC-HZD-□-C□□-D□□-E□□-F□□

HZD測量類型

C量程

D 安裝螺紋

E 電纜長度

F 輸出方式

B(不防爆型

F(防爆型

V:

01: 0~10mm/s

02: 0~20mm/s

03: 0~30mm/s

.........

D:

01: 0~100um

02: 0~200um

03: 0~300um

........

11: M8*1.25

12: M10*1.0

13: M5*0.8

14: 1/4~28

15: 磁吸座

16:特殊定做

01: 1m

02: 2m

03: 3m

.............

4:4-20mA(默認)

SRS485

實例:MIC-HZD-B  -CV02-D 12-E02-F(4)

表示:測量類型---不防爆速度量,量程---0 -20mm/s,安裝方式----M10 × 1.0,電纜長度2米,4-20mA。


八).安

8.1 安裝位置:安裝于被測振動點上,將變送器底部固定在被測殼體上,然后將變送器擰在上面擰緊即可。

8.2 接線方式

A:RS485通訊接線說明:紅色導線接DC24V電源正端,藍色導線接DC24V電源負端,同時黑線和綠線也是4~20mA輸出引線。連接導線要求有良好的絕緣性能,采用四芯屏蔽電纜。RS485通訊輸出接線方式:

四線制接線: 紅線----24V正;藍線----24V負

485輸出【黑線---A;綠線---B】

出廠默認:設備地址【1】:波特率是9600

B:三軸4-20mA輸出

紅色導線接DC24V電源正端,藍色導線接X軸4~20mA輸出,綠色導線接Y軸4~20mA輸出,黑色導線接Z軸4~20mA輸出,連接導線要求有良好的絕緣性能,采用四芯屏蔽電纜。
