多點熱電偶的安裝及調試
2017-04-25 20:46:03 點擊：

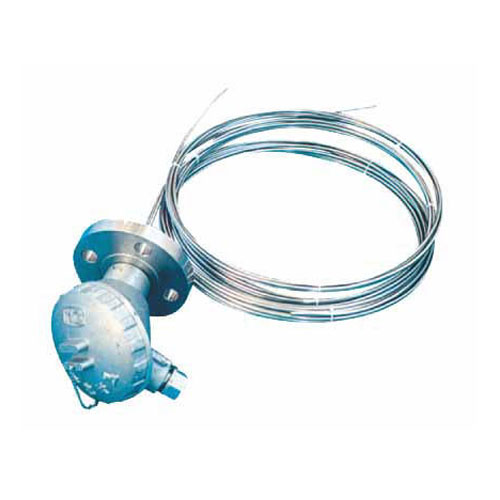

多點熱電偶適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。 多點熱電偶廣泛應用于大化肥合成塔、存儲罐等裝置中。那么如何來安裝和調試呢？請看下面的具體操作步驟：
多點熱電偶安裝步驟
a、確定加氫反應器內部層床及填料安裝完畢
b、確定反應器內部腳手架搭接完畢。
c、確定反應器內部施工用照明安裝完畢。
g、依據22點熱電偶檢測元件分布圖（如圖1）及反應器內部情況，對此多點熱電偶檢測元件專用卡子進行安裝：首先專業工程師依據熱電偶檢測元件走向對專用卡子固定位置進行標記，然后由專業焊工對卡子進行焊接（氬弧焊）固定并進行防腐處理。
e、22點熱電偶吊裝及緊固件固定。
f、22點熱電偶檢測元件敷設：根據每支檢測元件的位號及多點熱電偶檢測點分布圖，運用彎管器對熱電偶檢測元件進行敷設，終固定在事先焊接好的專用卡子上。
d、拆卸腳手架及臨時照明、并清理反應器內部垃圾，經監理、甲方、業主三方確認合格后，對反應器進行封頂。
多點熱電偶調試
在設備投用前要對多點熱電偶進行系統調試，在系統調試過程中，如果遇到DCS溫度顯示中其中一支熱電偶的測量溫度比實際溫度偏低，首先應考慮接線是否正確。經過現場檢查發現僅熱電偶端補償導線正負極接反，然后將補償導線正確連接，從而消除儀表故障狀態。現在讓我們來具體分析以下補償導線在熱電偶端反接為什么會出現DCS溫度顯示偏低的情況。
